serye. San danje. EUCompliant. Bati pou depo enèji LongLife

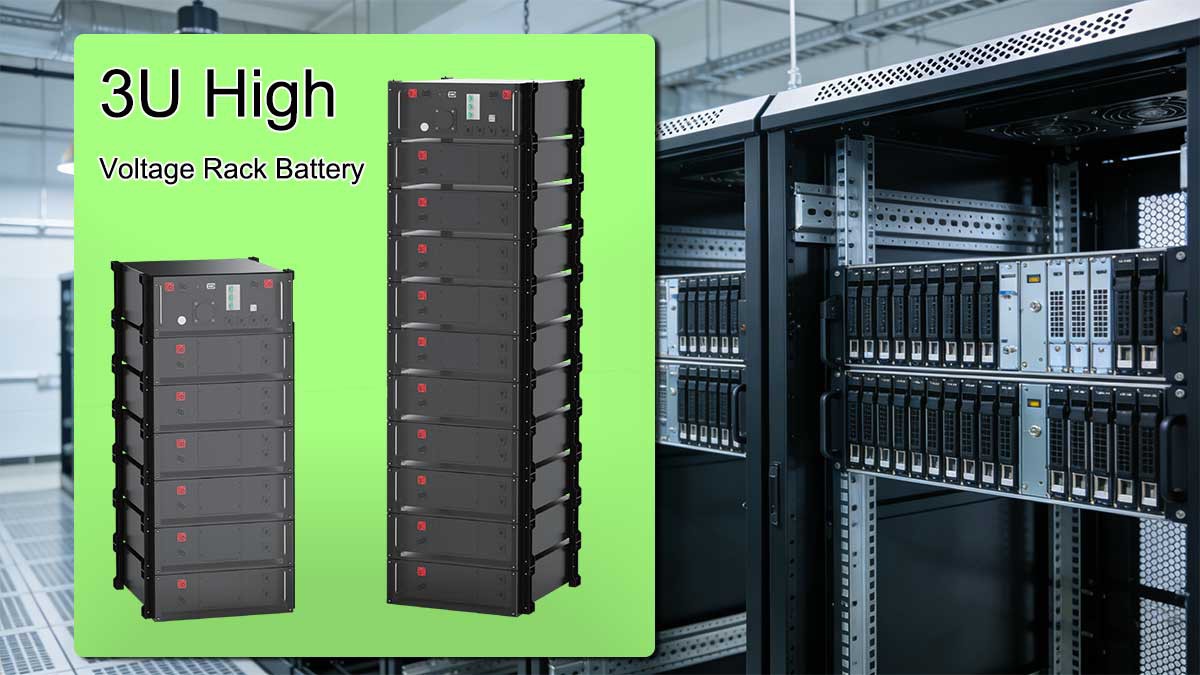

JINGSUN THRHV20–HV66 seri se yon pwofesyonèl 3U highvoltage rackmount enèji depo sistèm patrone pa otomobil LiFePO4 selil batri. Ki fèt pou matche ak estanda teknik yo, kondisyon sètifikasyon ak abitid enstalasyon nan mache Ewopeyen an, pwodui sa a bay depo enèji ki estab, évolutive ak antretyen ki ba pou sit komèsyal ak endistriyèl, konsomasyon pwòp tèt ou solè, mikrogrid, sant done ak aplikasyon pou pouvwa backup kritik.
Avèk BMS entèlijan, estanda 19 pous estrikti etajè, rezistans tanperati lajè ak lavi sik long, li te vin tounen yon solisyon pi pito pou enstalatè Ewopeyen yo, entegre sistèm ak devlopè pwojè enèji.
Pwen esansyèl pwodwi yo
1. Estanda 19 pous Enstalasyon etajè
Seri sa a adopte yon konsepsyon etajè inivèsèl 19 pous entegre, konplètman konpatib ak kabinèt sèvè estanda, kabinèt depo enèji ak boîtier kontwòl endistriyèl.
Enstalasyon rapid plug and play
Fasil pou enspeksyon ak antretyen chak jou
Diminye tan konstriksyon sou sit ak pri travay
Layout kabinè pwòp, pwofesyonèl ideyal pou pwojè komèsyal yo
2. Ultra Safe LiFePO4 Chimi
LiFePO4 se globalman rekonèt kòm pi an sekirite ityòm ion batri chimi pou depo enèji estasyonè.
Ekselan estabilite tèmik, ki ba risk pou yo sove tèmik
Trè ba pousantaj egzeyat pwòp tèt ou: ka estoke jiska 6 mwa san yo pa chaje
Pa gen efè memwa, sipòte souvan chaje pa fon ak dechaj
Pèfòmans ki estab sou operasyon alontèm
3. Entelijan BMS ak pwoteksyon konplè
Sistèm jesyon batri entelijan bati a kontwole ak pwoteje chak selil an tan reyèl.
Pwoteksyon sou chaj
Plis pase pwoteksyon egzeyat
Pwoteksyon sou aktyèl ak kout sikwi
Sou tanperati ak anba pwoteksyon tanperati
Balanse otomatik vòltaj selilè
Pwolonje lavi batri a epi asire pèfòmans konsistan
4. Ekspansyon Sistèm fleksib & Upgrade
Konsepsyon modilè a sipòte gwo évolutivité pou plizyè demann pwojè.
Modil batri miltip ka konekte an paralèl pou ogmante kapasite ak pouvwa
Sipòte USB lokal ajou
Sipòte ajou Wi Fi san fil (si ou vle)
Sipòte ajou aleka (konpatib ak Deye ak lòt varyateur HV endikap)
Fasil pou entegre ak sistèm ibrid ak segondè vòltaj varyateur
5. Ekolojik Zanmitay & Inyon Ewopeyen Konfòmite Anviwònman
Konplètman aliyen ak direktiv anviwònman Ewopeyen yo ak politik enèji vèt.
Materyèl ki pa toksik, ki pa polisyon
Pa gen metal lou, zanmitay anviwònman an pandan pwodiksyon ak resiklaj
Anprint kabòn ki ba, sipòte objektif enèji renouvlab
Konfòme ak EU RoHS, CE ak estanda anviwònman ki enpòtan
6. Adaptabilite lajè tanperati
Pèfòmans ki estab nan kondisyon klimatik Ewopeyen piman bouk.
Chaje tanperati ranje: 0 degre ~ 50 degre
Ranje tanperati egzeyat: -20 degre ~ 55 degre
Kenbe kapasite egzeyat ekselan menm nan tanperati ki ba
Asire operasyon ki estab pandan tout ane a nan kabinèt deyò ak semi deyò
7. Long Cycle Life & Low Total Cost of Ownership
Long lavi diminye frekans ranplasman ak amelyore ekonomi pwojè yo.
Sik lavi: Pi gran pase oswa egal a 6000 sik (25±2 degre, 0.5C/0.5C, EOL 70%)
Pwofondè egzeyat rekòmande: 90%
Segondè fyab diminye pri antretyen
Pi bon retou sou envestisman (ROI) pou pwojè depo enèji C&I

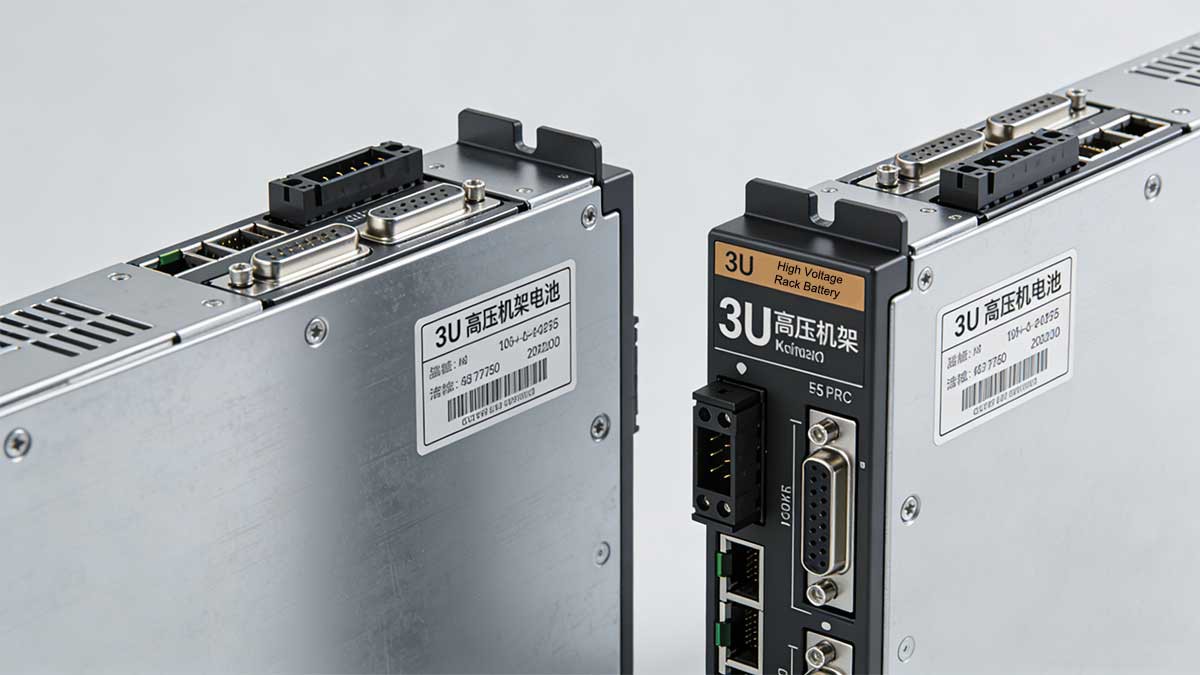

8. Kominikasyon ki estab & Siveyans Remote
Pò kominikasyon rich pou sistèm jesyon enèji entelijan.
Kominikasyon: CAN 2.0 / RS485 / Wi Fi (si ou vle)
Siveyans done an tan reyèl: vòltaj, aktyèl, tanperati, SOC, SOH
Sipòte kontwòl remote ak dyagnostik fay
Konpatib ak pifò sistèm jesyon enèji Ewopeyen an (EMS)
Espesifikasyon teknik
|
Paramèt |
Detay yo |
|
Chimi selil |
LiFePO4 |
|
Modil nominal vòltaj |
51.2 V |
|
Kapasite Modil |
100 Ah |
|
Enèji modil |
5.12 kWh |
|
Sistèm nominal vòltaj |
204.8 V – 665.6 V |
|
Enèji sistèm |
20.48 kWh - 66.56 kWh |
|
Kouran chaj / egzeyat rekòmande |
50 A |
|
Max. Kouran chaj / egzeyat |
100 A |
|
Sik lavi (25±2 degre, 0.5C/0.5C, EOL 70%) |
Pi gran pase oswa egal a 6000 sik |
|
DOD rekòmande |
90% |
|
Kominikasyon |
CAN 2.0 / RS485 / Wi Fi |
|
Tanperati Fonksyònman |
Chaje: 0 degre ~ 50 degre; Egzeyat: -20 degre ~ 55 degre |
|
Tanperati Depo |
0 degre ~ 35 degre |
|
Imidite |
5% ~ 85% RH |
|
Altitid |
Mwens pase oswa egal a 2000 m |
|
Evalyasyon IP |
IP20 |
|
Enstalasyon |
Mòn etajè |
|
Sètifikasyon |
CE EMC, MSDS, UN38.3 |
Tablo spesifikasyon modèl
|
Modèl |
Voltaj sistèm (V) |
Enèji sistèm (kWh) |
Dimansyon (W×D×H mm) |
Pwa (kg) |
|
TH R HV20 |
204.8 |
20.48 |
538 × 492 × 791 |
195 |
|
TH R HV25 |
256.0 |
25.60 |
538 × 492 × 941 |
240 |
|
TH R HV30 |
307.2 |
30.72 |
538 × 492 × 1091 |
285 |
|
TH R HV35 |
358.4 |
35.84 |
538 × 492 × 1241 |
330 |
|
TH R HV40 |
409.6 |
40.96 |
538 × 492 × 1391 |
375 |
|
TH R HV46 |
460.8 |
46.08 |
538 × 492 × 1541 |
420 |
|
TH R HV51 |
512.0 |
51.20 |
538 × 492 × 1691 |
465 |
|
TH R HV56 |
563.2 |
56.32 |
538 × 492 × 1841 |
510 |
|
TH R HV61 |
614.4 |
61.44 |
538 × 492 × 1991 |
555 |
|
TH R HV66 |
665.6 |
66.56 |
538 × 492 × 2141 |
600 |
Aplikasyon tipik

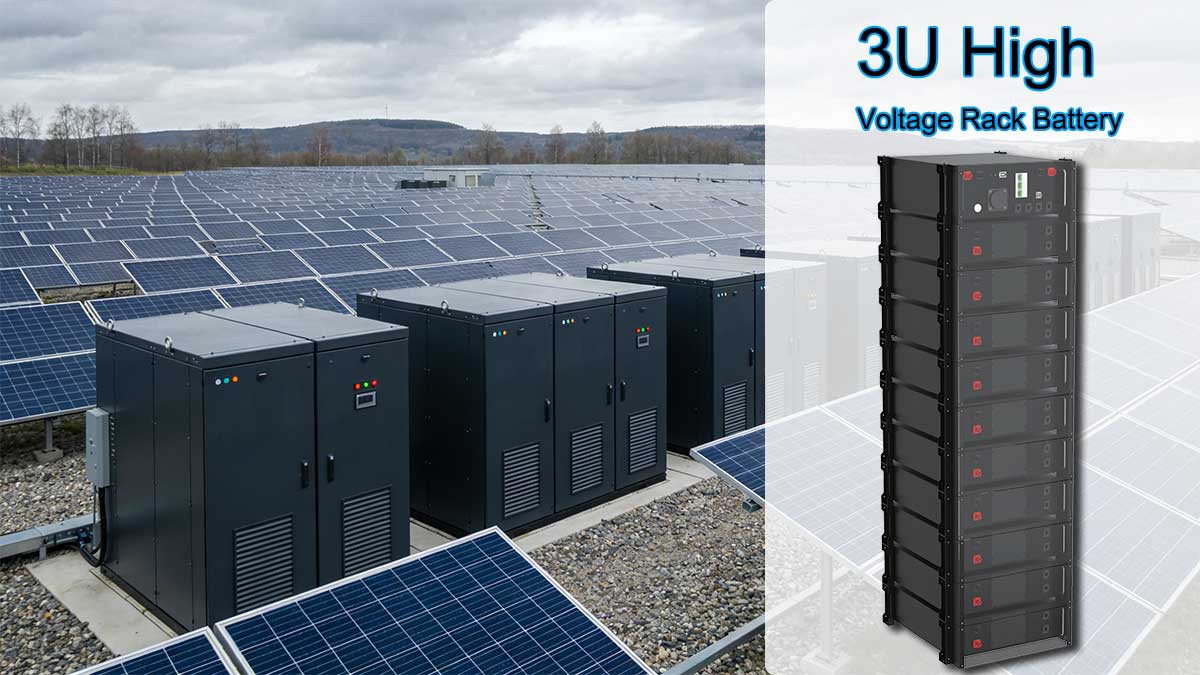

Komèsyal & Endistriyèl Solè SelfConsumption
Endistriyèl & Komèsyal Peak Shaving & Demand Rediksyon
Sant Done UPS ak pouvwa sovgad kritik
Microgrid & OffGrid Sistèm Enèji Renouvlab
Van & Solè Hybrid Enèji Depo
Gouvènman ak Etablisman Piblik Sekou pouvwa
Sit Konstriksyon Depo Enèji mobil
Depo enèji pou estasyon chaj yo
Poukisa chwazi batri etajè JINGSUN 3U HV pou pwojè Ewopeyen an?
Konplètman konfòme ak sekirite Inyon Ewopeyen ak estanda EMC
LiFePO4 chimi pou sekirite maksimòm ak lavi ki long
Pi gwo pase oswa egal a 6000 sik pou pri total de de an komen ki ba
BMS entèlijan ak pwoteksyon an tan reyèl ak balanse
Etajè estanda 19 pous pou enstalasyon fasil ak entegrasyon
Ekspansyon fleksib ak kapasite ajou aleka
Ranje tanperati lajè kostim klima Ewopeyen an
Konsepsyon ekolojik satisfè objektif enèji vèt Inyon Ewopeyen an
Kominikasyon ki estab konpatib ak envèstisè Ewopeyen yo ak EMS
Garanti & Sèvis
JINGSUN bay sipò teknik pwofesyonèl, sèvis garanti ak antretyen apre lavant pou kliyan Ewopeyen an. Nou ofri kondisyon garanti klè, repons rapid sipò teknik ak dokiman konplè ki gen ladan fichye done, manyèl enstalasyon ak dosye sètifikasyon.
